Все диски имеют стандартную
маркировку параметров, независимо от того, какой это диск легкосплавный
(литой) или стальной (штампованный).

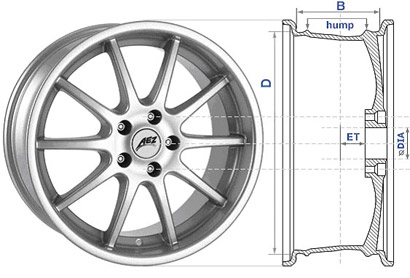

Например: 15 6.5 5x100 ET45 d54.1
15 — Диаметр диска в дюймах (D)
6.5 — Ширина диска в дюймах.(B)
5x100 — Количество
болтов (или гаек) в нашем случае 5. Диаметр, на котором они
расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он
равен 100 мм.

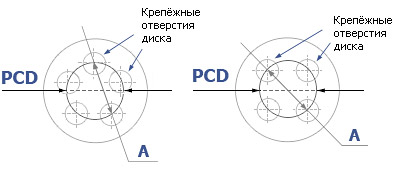

При необходимости PCD
— можно рассчитать, измерив расстояние (А) между центрами дальних
отверстий (это можно сделать обычной линейкой не снимая колеса с
автомобиля):
У дисков с пятью крепёжными
болтами (или гайками), для получения значения PCD, расстояние А нужно
умножить на коэффициент 1.051.

PCD = A х 1.051
У дисков с четырьмя крепёжными болтами (или гайками):
PCD = А
ET45 — Вылет (или
вынос). Это расстояние между привалочной плоскостью колёсного диска
(плоскость которой прижимается диск к ступице) и серединой ширины
диска. Вылет (ЕТ) измеряется в мм. и в нашем случае он равен 45 мм.
d54.1 — Диаметр
центрального отверстия, которое измеряется со стороны привалочной
плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 54.1
мм.
hump — это небольшие
выступы на поверхности диска, сделанные для бескамерной шины. В
поворотах они улучшают фиксацию борта покрышки на диске, тем самым не
допуская разгерметизацию колеса.
Многие производители
легкосплавных дисков делают DIA большего диаметра, а для центровки на
ступице используют переходные кольца.
|
